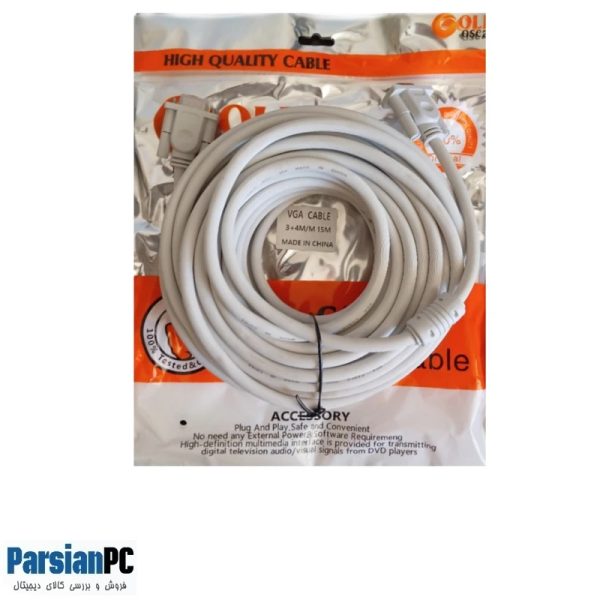

بررسی تخصصی کابل انتقال تصویر VGA اسکار (OSCAR) مدل 3+4 طول 15 متر
انتقال سیگنال‌های ویدیویی آنالوگ در فاصله‌های طولانی همواره با چالش‌هایی مانند افت کیفیت، ایجاد نویز، سایه‌دار شدن تصویر (Ghosting) و لرزش فریم همراه است. کابل 15 متری VGA اسکار مدل 3+4 یکی از گزینه‌های استاندارد و صنعتی برای غلبه بر این محدودیت‌ها است. این کابل با تکیه بر ساختار مهندسی‌شده داخلی و بهره‌مندی از شیلدینگ چندلایه، انتخابی ایده‌آل برای محیط‌های آموزشی، اداری، سیستم‌های مداربسته و سالن‌های کنفرانس محسوب می‌شود.
ساختار داخلی پیشرفته 3+4 و عملکرد انتقال
اصطلاح 3+4 نشان‌دهنده ساختار کابل‌کشی داخلی است؛ به این صورت که در آن از 3 خط کواکسیال مجزا برای انتقال سه رنگ اصلی (قرمز، سبز و آبی – RGB) و 4 رشته سیم مجزا برای انتقال داده‌های همگام‌سازی (Horizontal/Vertical Sync) و شناسایی نمایشگر (DDC) استفاده شده است. این تفکیک خطوط آنالوگ مانع از تداخل امواج (Crosstalk) شده و پایداری وضوح تصویر را حتی در طول 15 متری کابل به بالاترین حد ممکن می‌رساند.
سیستم نویزگیر دوبل (Dual Ferrite Core) و عایق‌بندی
برای جلوگیری از تأثیر امواج الکترومغناطیسی (EMI) و امواج رادیویی (RFI) محیطی—به‌ویژه هنگام عبور کابل از کنار کابل‌های برق یا تجهیزات شبکه—در دو انتهای این کابل، دو عدد فیلتر فریت (نویزگیر) تعبیه شده است. علاوه بر این، استفاده از روکش فویل آلومینیومی و شیلد بافته‌شده در سراسر کابل، ضامن پایداری سیگنال در بالاترین رزولوشن‌های پشتیبانی‌شده آنالوگ است.
طراحی فیزیکی و مقاومت مکانیکی
پوشش خارجی کابل از جنس PVC با ضخامت بالا و انعطاف‌پذیر ساخته شده است که در برابر کشش، خمیدگی و سایش در مسیرهای طولانی یا داخل داکت‌ها مقاومت عالی نشان می‌دهد. کانکتورهای 15 پین D-Sub کابل دارای پین‌های باکیفیت و روکش مقاوم در برابر اکسیداسیون هستند. همچنین وجود پیچ‌های ارگونومیک در دو طرف سرسوکت، امکان اتصال محکم و بدون لغزش به پورت دستگاه مبدأ و مقصد را تضمین می‌کند.
کاربردها و سناریوهای واقعی
- اتصال به ویدئو پروژکتور: مناسب برای مدارس، دانشگاه‌ها و سالن‌های همایش جهت اتصال لپ‌تاپ یا کامپیوتر به پروژکتورهای سقفی در فاصله‌های زیاد.
- سیستم‌های نظارتی (CCTV): اتصال دستگاه‌های ضبط DVR/NVR به مانیتور کنترل مرکزی بدون نیاز به جابه‌جایی تجهیزات.
- محیط‌های اداری و تجاری: انتقال تصویر کیس‌های مستقر در رک‌ها یا فواصل دور به مانیتورهای مستقر بر روی میز کار.
جدول مشخصات فنی
| برند | اسکار (OSCAR) |
| نوع رابط ورودی و خروجی | VGA (D-Sub 15-Pin) نری به نری (Male to Male) |
| طول کابل | 15 متر |
| ساختار رشته‌ها | 3+4 (3 خط کواکسیال RGB + 4 خط سینک/داده) |
| نویزگیر (Ferrite Core) | دارد (2 عدد نویزگیر مغناطیسی در دو سر کابل) |
| پوشش کابل | PVC ضخیم، با دوام و انعطاف‌پذیر |
| پشتیبانی از رزولوشن | از 800×600 تا 1080p (Full HD 1920×1080) در 60Hz (بسته به کارت گرافیک و توان خروجی دستگاه) |
| دستگاه‌های سازگار | انواع رایانه شخصی، لپ‌تاپ، مانیتور، ویدئو پروژکتور، تلویزیون، دستگاه‌های DVR/NVR و سوئیچ‌های KVM |
ویژگی‌های برجسته محصول
- ساختار داخلی 3+4 تفکیک‌شده جهت حفظ شفافیت رنگ‌ها و حذف تداخل سیگنال در مسافت 15 متر
- مجهز به دو هسته فریت نویزگیر ضد تداخل برای حذف کامل امواج الکترومغناطیسی محیطی
- روکش PVC مقاوم در برابر کشیدگی مناسب عبور از داکت، لوله‌های توکار و فضاهای صنعتی
- سر‌سوکت‌های قالبی مستحکم مجهز به پیچ‌های فلزی برای قفل شدن مطمئن در پورت مقصد
- پشتیبانی از انتقال بدون نقص وضوح Full HD بدون ایجاد حالت سایه یا ماتی در تصویر
